1.1、工件說明

1、工件名稱：箱板加強筋

2、根據工件圖紙設計。

·箱板長度：6000mm-10000mm

·箱板寬度：3200mm-4000mm

 ·箱板厚度：4mm-20mm

1.2、加工工藝分析

1) 焊縫形式：CO2保護焊，連續焊接，焊高6MM；

2) 焊絲類型 ：￠實心焊絲。

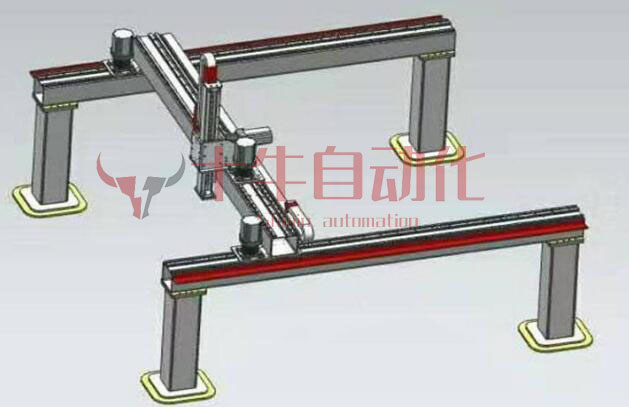

3) 焊接形式：一鍵式機器人自動焊接，人工上下料。

1.3工件要求

1) 焊接工件應無油、無銹、無毛刺。

2）符合圖紙尺寸要求且組裝后焊縫位置公差在±1mm內，縫隙小于1.5mm。

1.4、現場環境要求

1）使用溫度： 00 至+450 C,相對濕度<80%；

2）壓縮空氣源：0.4至0.6Mpa；

3）電源：3相5線380V,頻率：50 HZ；

電壓波動范圍：±10%；

電源容量：80KVA/套
